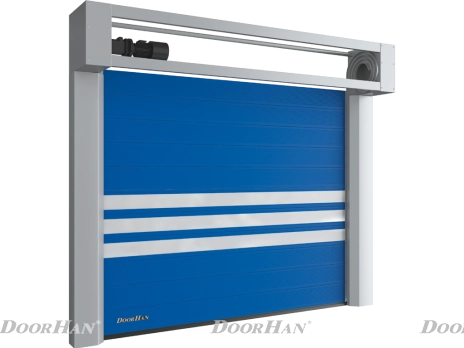

Скоростные спиральные ворота

Зона применения:

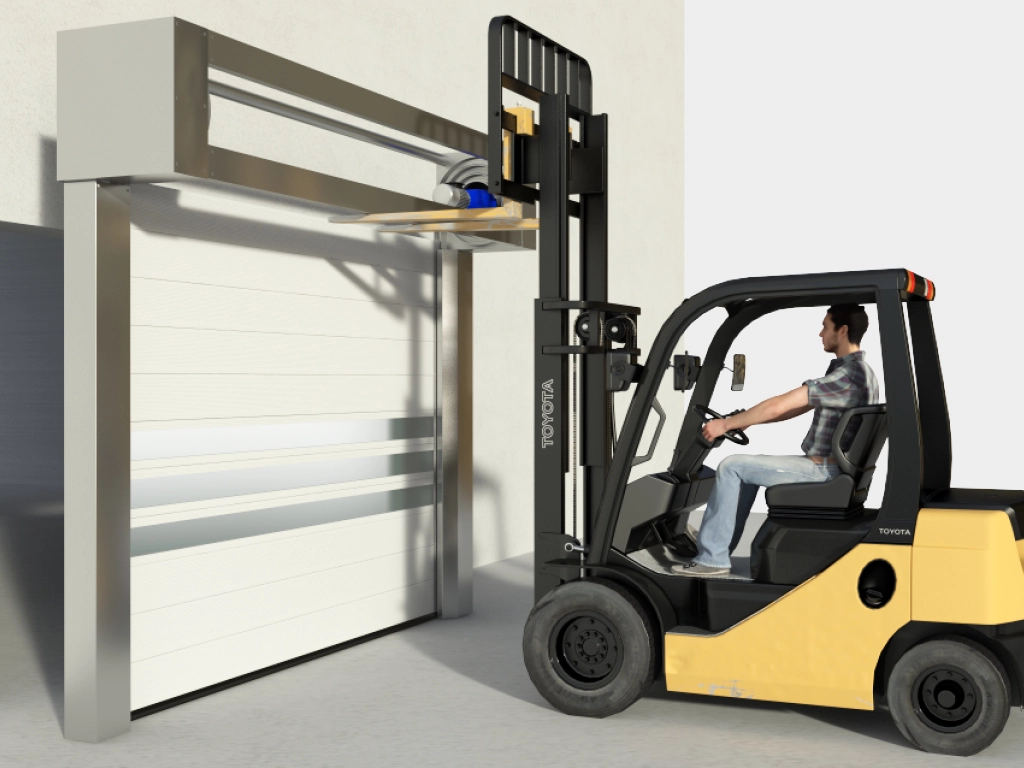

  • Автомобильные парковки, производственные и складские комплексы
ЗАКАЗАТЬ
Скоростные спиральные ворота, vladivostok.doorhan.ru
Внешний вид
Дизайн
Цвета
Волна
Волна
RAL 9006 серый
RAL 9006 серый
RAL 9003 белый
RAL 9003 белый
Комплектация
Базовая
Дополнительная

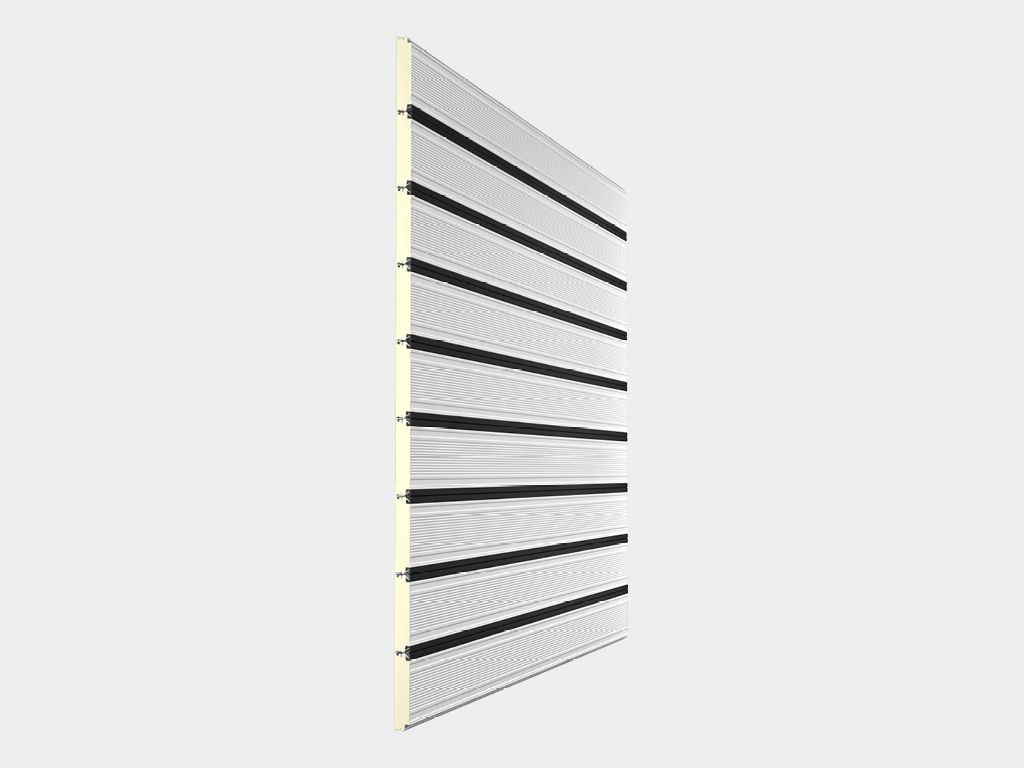

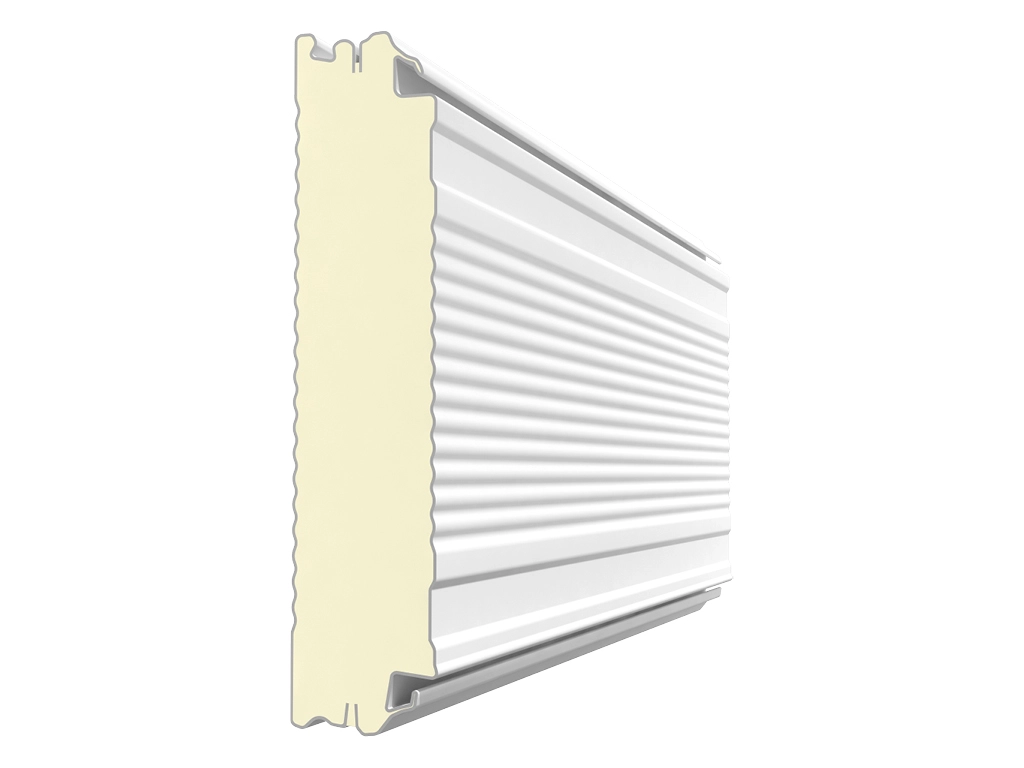

Полотно из сэндвич-панелей толщиной 40 мм
Полотно из сэндвич-панелей толщиной 40 мм

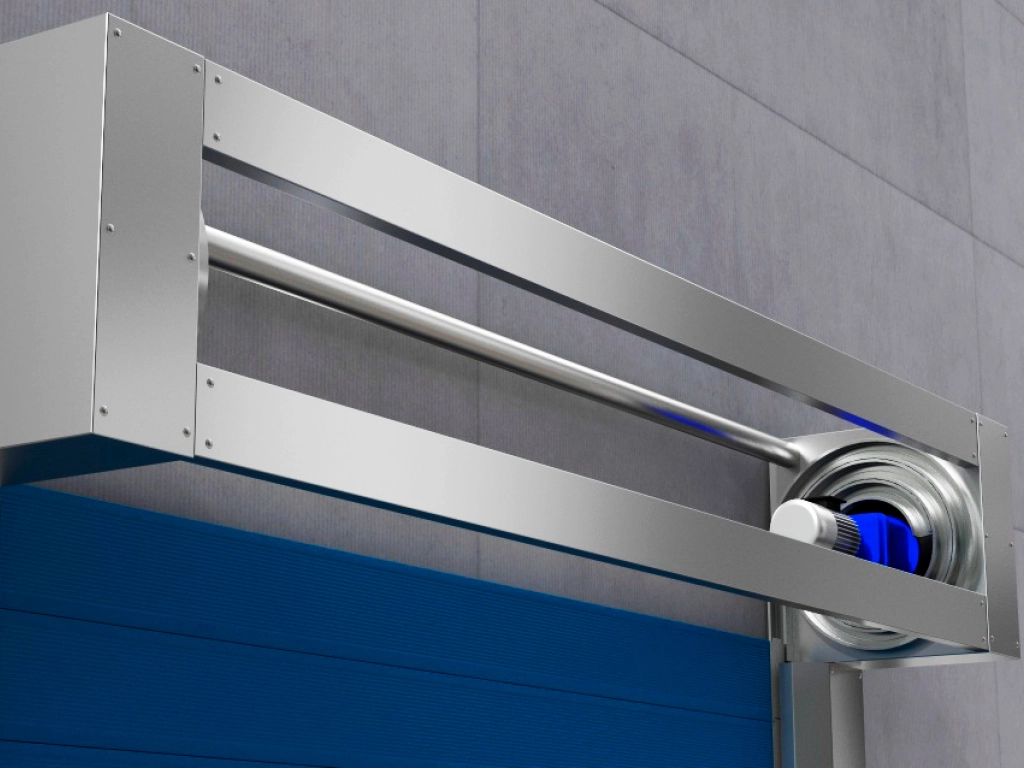

Каркас ворот из оцинкованной стали
Каркас ворот из оцинкованной стали

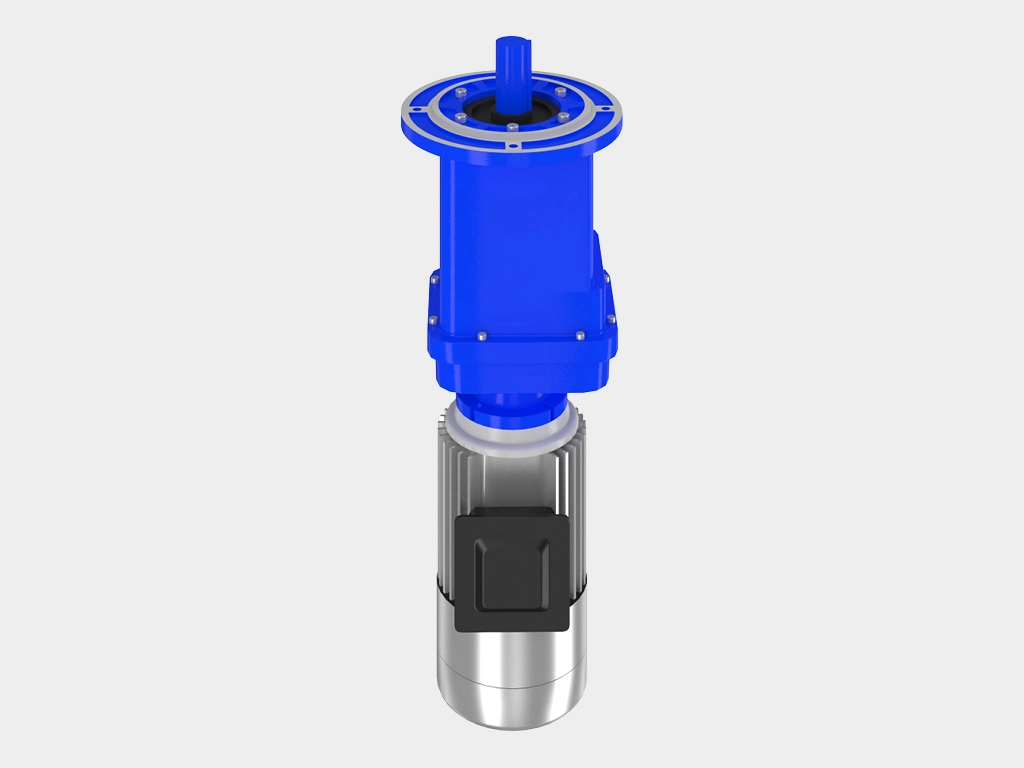

Двигатель
Двигатель

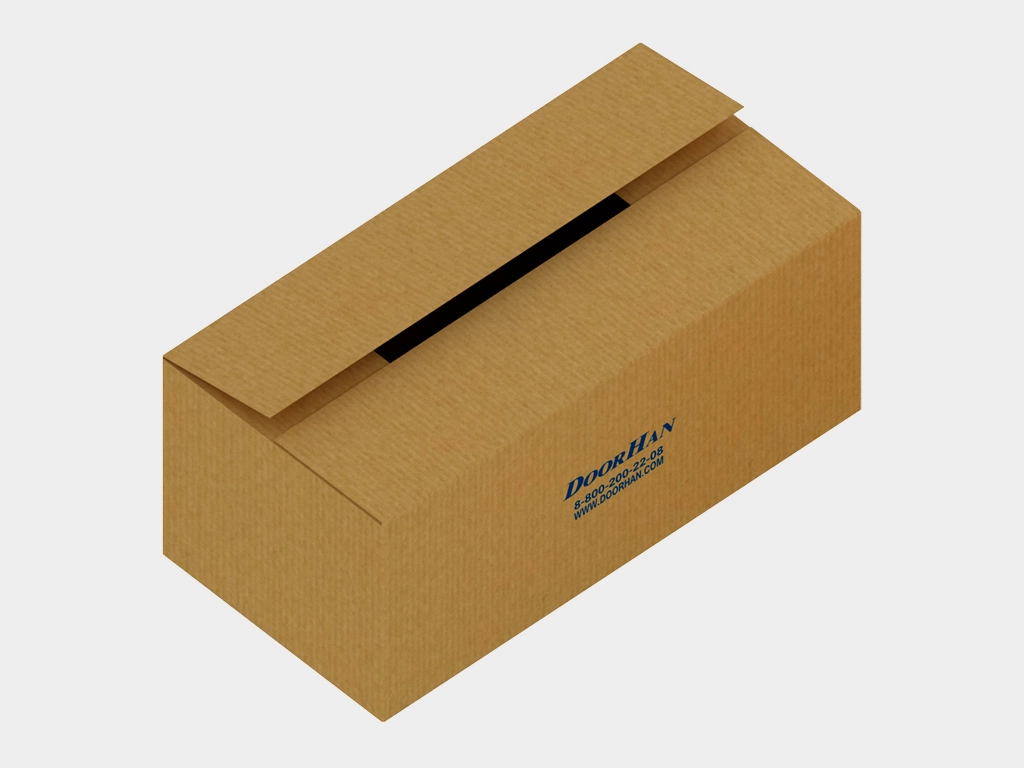

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие

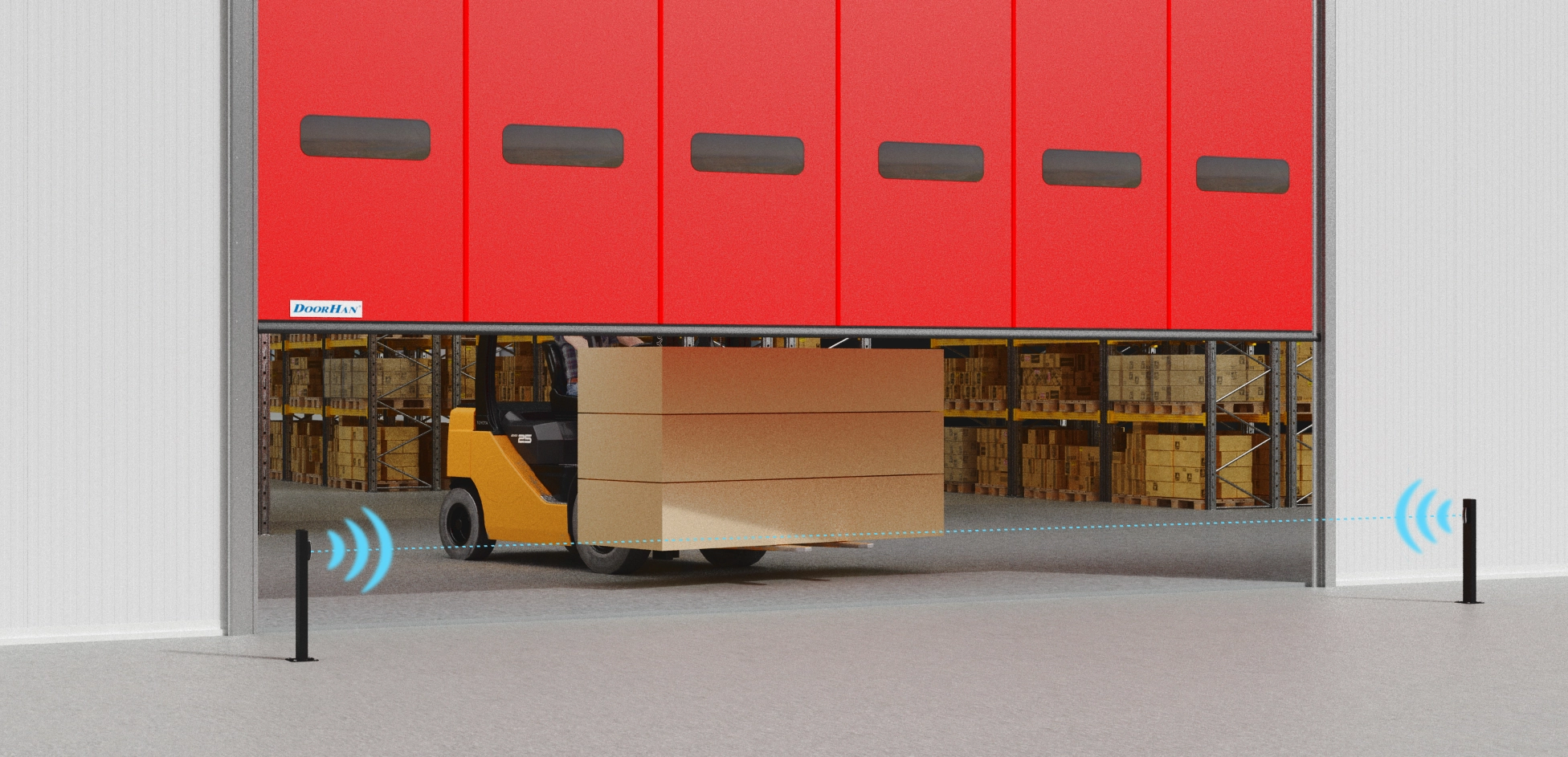

Выносные фотоэлементы на столбиках и сигнальные лампы
Выносные фотоэлементы на столбиках и сигнальные лампы

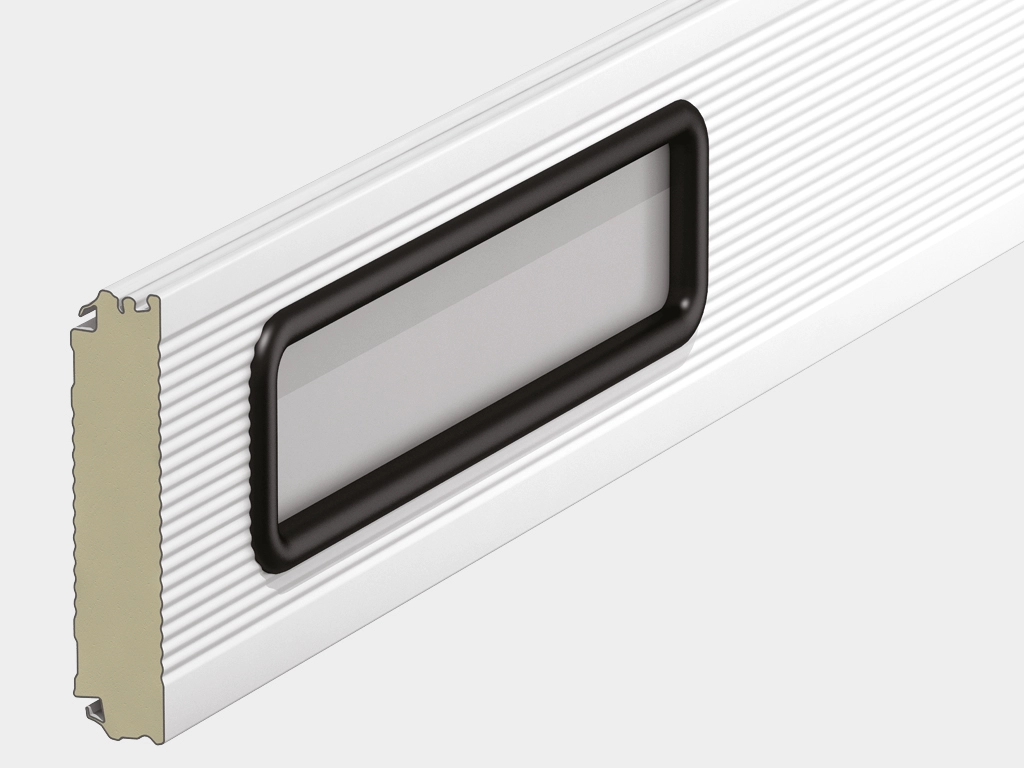

Прозрачное окно
Прозрачное окно

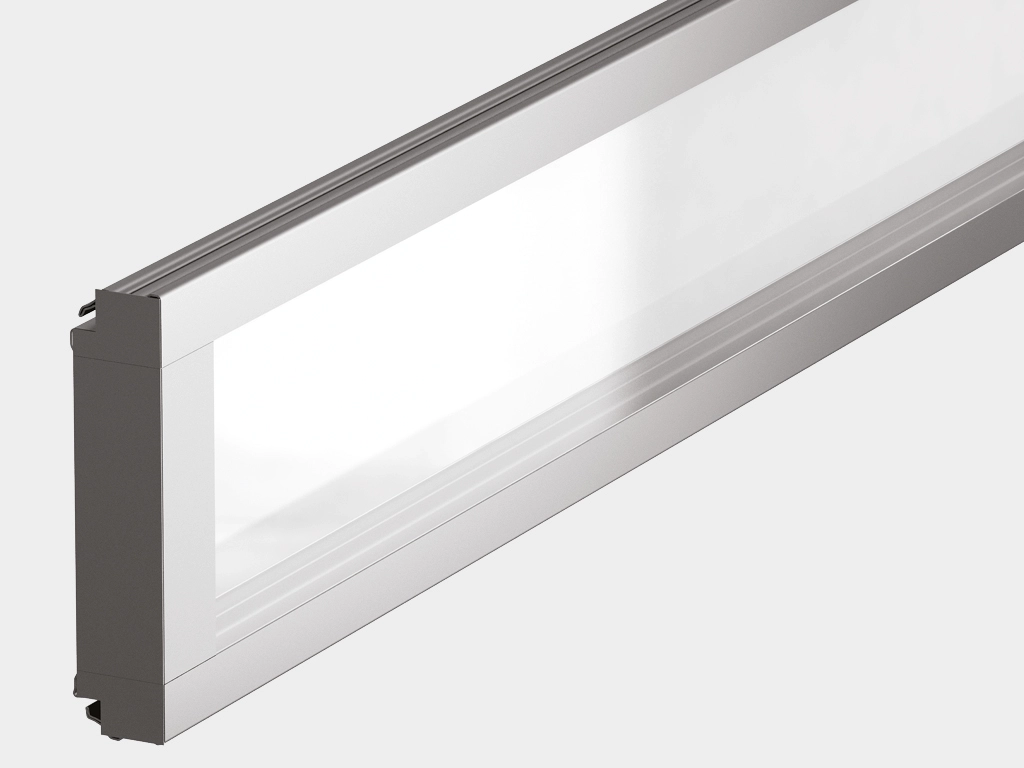

Прозрачная панель
Прозрачная панель
Техническое описание
Размеры изделия
Конструкция
Конструктивные решения
Технические характеристики
Условия эксплуатации
Упаковка
Наименование
Значение
Высота проема, мм
от 1 600 до 4 500
Ширина проема, мм
от 1 800 до 5 000
Пристенки, мм
от 350
Притолока, мм
700 / 860 (в зависимости от проема)

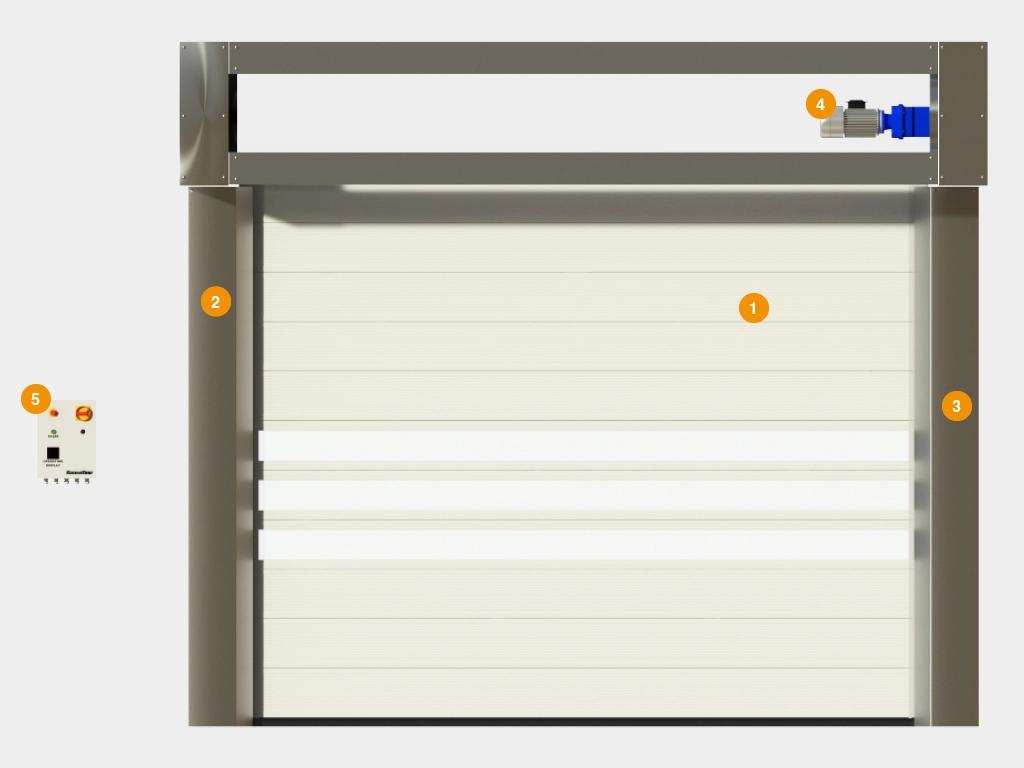

  1. Полотно ворот
  2. Стойка левая
  3. Стойка правая
  4. Двигатель
  5. Блок управления

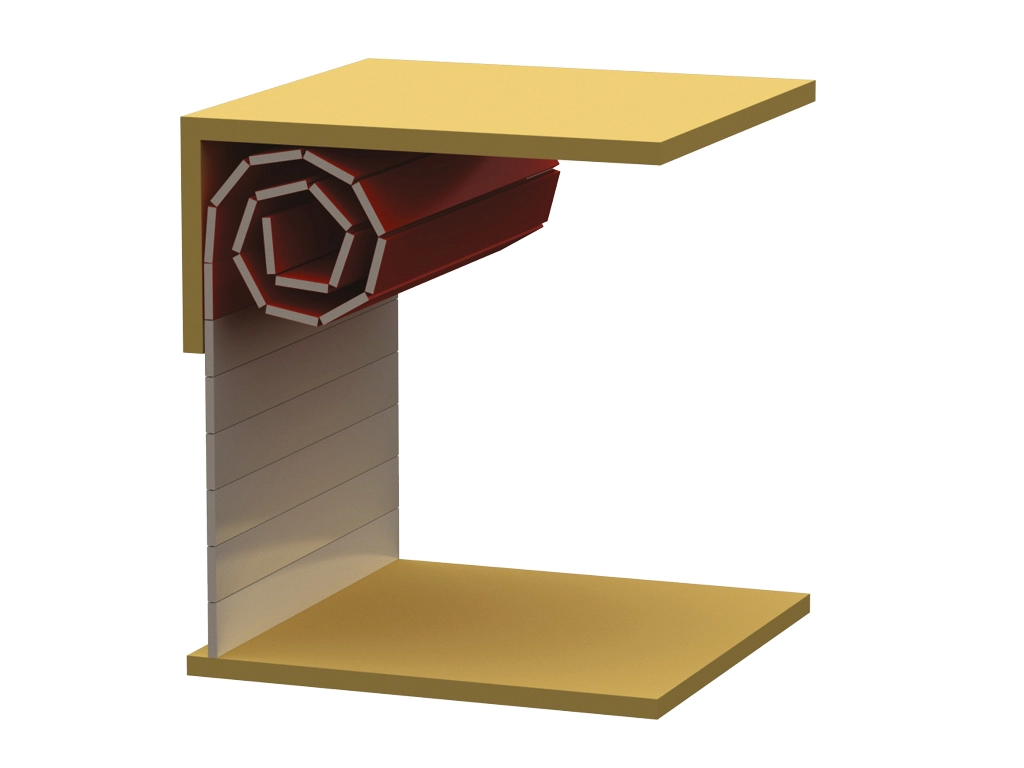

Круглая спираль

Круглая спираль

Наименование Значение Примечание
Скорость открывания, м/с до 2,5 * * в зависимости от типа полотна и размера ворот
Скорость закрывания, м/с 0,8
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS3 до 25 м²
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS2 свыше 25 м²
Диапазон рабочих температур, °С от -25 до +45
Уровень теплоизоляции, Вт / м² *°С 0,76
Ресурс, циклов до 1 500 000 * * в зависимости от типа полотна и размера ворот, но не более 250 000 циклов ежегодно

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.

6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.

Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.

Упаковка в дерево Характеристики упаковки
Деревянный ящик
Установка
Способы монтажа
Накладной монтаж
Накладной монтаж
Документация
Чертежи
Паспорта и сертификаты
Инструкции
Внешний вид
Дизайн
Волна
Волна
Цвета
RAL 9006 серый
RAL 9006 серый
RAL 9003 белый
RAL 9003 белый
Комплектация
Базовая
Полотно из сэндвич-панелей толщиной 40 мм
Полотно из сэндвич-панелей толщиной 40 мм
Каркас ворот из оцинкованной стали
Каркас ворот из оцинкованной стали
Двигатель
Двигатель
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие
Выносные фотоэлементы на столбиках и сигнальные лампы
Выносные фотоэлементы на столбиках и сигнальные лампы
Дополнительная
Прозрачное окно
Прозрачное окно
Прозрачная панель
Прозрачная панель
Техническое описание
Размеры изделия
Наименование
Значение
Высота проема, мм
от 1 600 до 4 500
Ширина проема, мм
от 1 800 до 5 000
Пристенки, мм
от 350
Притолока, мм
700 / 860 (в зависимости от проема)
Конструкция
  1. Полотно ворот
  2. Стойка левая
  3. Стойка правая
  4. Двигатель
  5. Блок управления
Конструктивные решения
Круглая спираль

Круглая спираль

Технические характеристики
Наименование Значение Примечание
Скорость открывания, м/с до 2,5 * * в зависимости от типа полотна и размера ворот
Скорость закрывания, м/с 0,8
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS3 до 25 м²
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) CLASS2 свыше 25 м²
Диапазон рабочих температур, °С от -25 до +45
Уровень теплоизоляции, Вт / м² *°С 0,76
Ресурс, циклов до 1 500 000 * * в зависимости от типа полотна и размера ворот, но не более 250 000 циклов ежегодно
Условия эксплуатации

1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.

2. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.

3. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.

4. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.

5. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода.

6. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.

Внимание! Запрещается эксплуатация ворот при обнаружении любых неисправностей.

Упаковка
Упаковка в дерево Характеристики упаковки
Деревянный ящик
Установка
Способы монтажа
Накладной монтаж
Накладной монтаж
Документация
Чертежи
  • Другие
Array ( [0] => Array ( [NAME] => Ворота скоростные спиральные HSSD (общий вид) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Общий вид HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [1] => Array ( [NAME] => Рама для установки спиральных ворот (опция) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Рама параметрический вид.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [2] => Array ( [NAME] => Подготовка проема для установки спиральных ворот HSSD [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Подг. проема для устан. ворот спиральных HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [OTHER] => Array ( [0] => Array ( [NAME] => Ворота скоростные спиральные HSSD (общий вид) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Общий вид HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [1] => Array ( [NAME] => Рама для установки спиральных ворот (опция) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Рама параметрический вид.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [2] => Array ( [NAME] => Подготовка проема для установки спиральных ворот HSSD [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Подг. проема для устан. ворот спиральных HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) ) ) Array ( [0] => Array ( [NAME] => Ворота скоростные спиральные HSSD (общий вид) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Общий вид HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [1] => Array ( [NAME] => Рама для установки спиральных ворот (опция) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Рама параметрический вид.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [2] => Array ( [NAME] => Подготовка проема для установки спиральных ворот HSSD [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Подг. проема для устан. ворот спиральных HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [OTHER] => Array ( [0] => Array ( [NAME] => Ворота скоростные спиральные HSSD (общий вид) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Общий вид HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [1] => Array ( [NAME] => Рама для установки спиральных ворот (опция) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Рама параметрический вид.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [2] => Array ( [NAME] => Подготовка проема для установки спиральных ворот HSSD [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Подг. проема для устан. ворот спиральных HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) ) ) Array ( [0] => Array ( [NAME] => Ворота скоростные спиральные HSSD (общий вид) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Общий вид HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [1] => Array ( [NAME] => Рама для установки спиральных ворот (опция) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Рама параметрический вид.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [2] => Array ( [NAME] => Подготовка проема для установки спиральных ворот HSSD [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Подг. проема для устан. ворот спиральных HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [OTHER] => Array ( [0] => Array ( [NAME] => Ворота скоростные спиральные HSSD (общий вид) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Общий вид HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [1] => Array ( [NAME] => Рама для установки спиральных ворот (опция) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Рама параметрический вид.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [2] => Array ( [NAME] => Подготовка проема для установки спиральных ворот HSSD [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Подг. проема для устан. ворот спиральных HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) ) ) Array ( [0] => Array ( [NAME] => Ворота скоростные спиральные HSSD (общий вид) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Общий вид HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [1] => Array ( [NAME] => Рама для установки спиральных ворот (опция) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Рама параметрический вид.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [2] => Array ( [NAME] => Подготовка проема для установки спиральных ворот HSSD [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Подг. проема для устан. ворот спиральных HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [OTHER] => Array ( [0] => Array ( [NAME] => Ворота скоростные спиральные HSSD (общий вид) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Общий вид HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [1] => Array ( [NAME] => Рама для установки спиральных ворот (опция) [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Рама параметрический вид.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) [2] => Array ( [NAME] => Подготовка проема для установки спиральных ворот HSSD [FILE] => /upload/spravka/data/1C_KTR/Складское оборудование/Чертежи - паспорта и сертификаты/Подг. проема для устан. ворот спиральных HSSD 07.12.2020.pdf [DWG] => /upload/spravka/data/1C_KTR/ ) ) )

Ворота скоростные спиральные HSSD (общий вид)

DWG

Рама для установки спиральных ворот (опция)

DWG

Подготовка проема для установки спиральных ворот HSSD

DWG
